Basisberekening

De standaardberekening op het basis gnf-netmodel bestaat uit de volgende afzonderlijke Gaia berekeningen:

1. Netbelasting
2. Kortsluiting
3. Aanrakingsveiligheid
4. Spanningsvastheid

Netbelastingsberekening

De Netbelastingsberekening bestaat uit twee load flow berekeningen:

• Een in de middag
• Een in de avond

In de middag ligt de focus op opwekking en in de avond op belasting.

Berekend worden stromen en spanningen. Stromen worden omgezet naar belastinggraad (in procent) en zijn beschikbaar voor kabels en distributietransformatoren. Spanningen (in Volt) zijn beschikbaar voor LS-rekken (in MSR/kast) en voor aansluitingen. Naast absolute spanningen worden ook spanningsopdrijving (in de middag) en spanningsdaling (in de avond) in procenten afgeleid t.o.v. van de secundaire kant van de transformator.

Korstsluitberekening

De Korstsluitberekening levert een kortsluittijd en kortsluitvastheid (ja/nee) op. Hiermee kan netveiligheid aangetoond worden. Kortsluitingen (L1/L2/L3-N en L1-N) met boogweerstand 0 worden aangebracht op moffen, LS-rekken en aansluitingen. De berekende tijd geeft aan hoe lang de kortsluiting blijft staan. Tijden van boven de 999 s geeft aan dat er geen afschakeling plaatsvindt. De kortsluitvastheid geeft aan of de component de opgetreden kortsluit energie doorstaat in relatie tot de opgegeven eigenschappen van het componenttype. Kabels en transformatoren hebben een kortsluitvastheid (ja/nee) en een kortsluittijd. LS-rekken (in MSR/kast) en aansluitingen hebben alleen een kortsluittijd.

Aanrakingsveiligheidberekening

De Aanrakingsveiligheidberekening wordt gedaan op aansluitingen waarin aarde wordt geleverd door de netbeheerder. Fase-aardfouten met boogweerstand 0 worden aangebracht op LS-rekken (MSR/kast) en op betreffende aansluitingen, berekend wordt een foutspanning en een uitschakeltijd.

Spanningsvastheidberekening

De Spanningsvastheidberekening wordt gedaan door een simulatie van het inschakelen van belastingen op de knooppunten. Na het inschakelen van een belasting daalt de spanning en ontstaat de dip. De analyse vindt plaats met 1-fase- en 3-fasen belastingen van resp. 3.5 en 11 kW. Afgeleid wordt een fase-impedantie (en circuit-impedantie in rapportages) in Ohm op LS-rekken (in MSR/kast) en op aansluitingen.

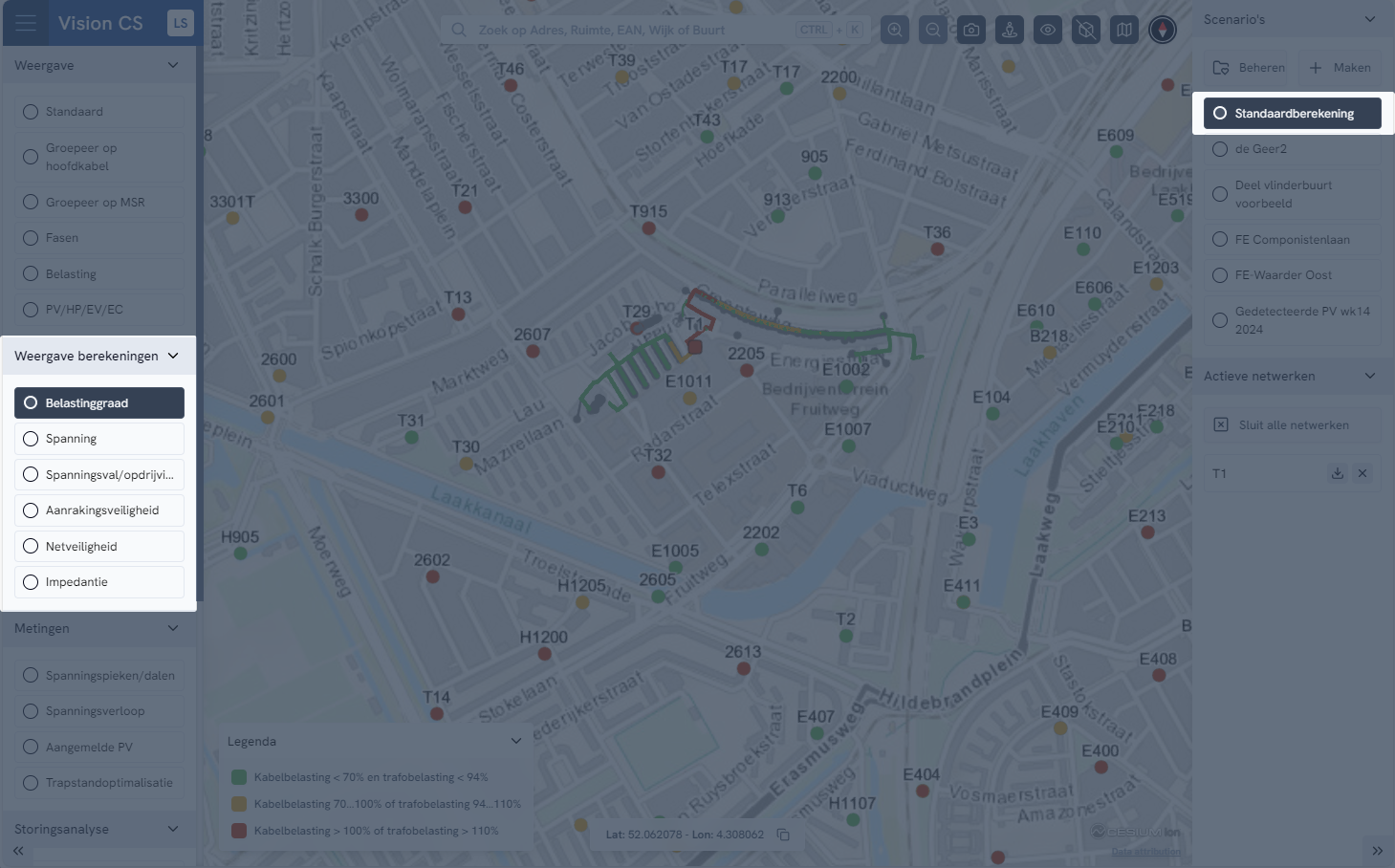

Standaardberekening geselecteerd bovenaan in de lijst rechts. Resultaten/views van alle 4 berekeningen beschikbaar links.
